FESPA’s CNC snij- en freesbanken voor signmakers

SIGNPRINT – In de sign- en decoratie-industrie gaat het niet alleen om kleurprinten en montage. Er worden ook snij- en freesbanken ingezet. Dit voor meer stuks uit vellen of rollen, of voor mallen tot-en-met (onderdelen van) 3D-projecten. FESPA toonde verdere digitaliseringsroutes van oorspronkelijk handwerk.

• Leestijd ca. 5 minuten

FESPA 2024 biedt ijverige CNC-snij- en freesrouters

In ons eerste artikel over FESPA Amsterdam dd. 26 maart jl. berichtten we ‘er demonstreerden ook twee dozijn CNC routers (*); voor ¾ snijrouters en de rest freesbanken’. Meestal ingezet voor hout-, kunststof-, aluminium-plaatbewerking en folieuitsnijden tot nieuwe vormen. We highlighten nu het internationale aanbod op de beurs. Vijf dingen hebben ze allemaal gemeen: een zware vlakke ondertafel op werkhoogte-poten, daarboven een dwarstraversen, waaraan een XYZ-bewerkingsinstrument. Vervolgens is voor frezen stofafzuiging nodig en het frezen maakt een materiaalafhankelijk  ‘jankend’ geluid.

Ter toelichting waarvoor de signindustrie deze CNC-freesrouters inzet, kijk dan even terug in ons vorige artikel over ‘3D-gevelsignage; relieken uit kunstig vakverleden?’ dd. 5 mei 2022. Apart  hiervan is er ook een buitencategorie: Lasersnij- en -graveerapparatuur die wordt ingezet voor graveren van naamplaatjes t.e.m. artistieke eindproducten voor webshops. Zie eerder artikel dd. 25 maart 2020: ‘RapidPro’20 spagaat tussen 3D-privé en professioneel’ v.w.b. Epilog en Trotec.

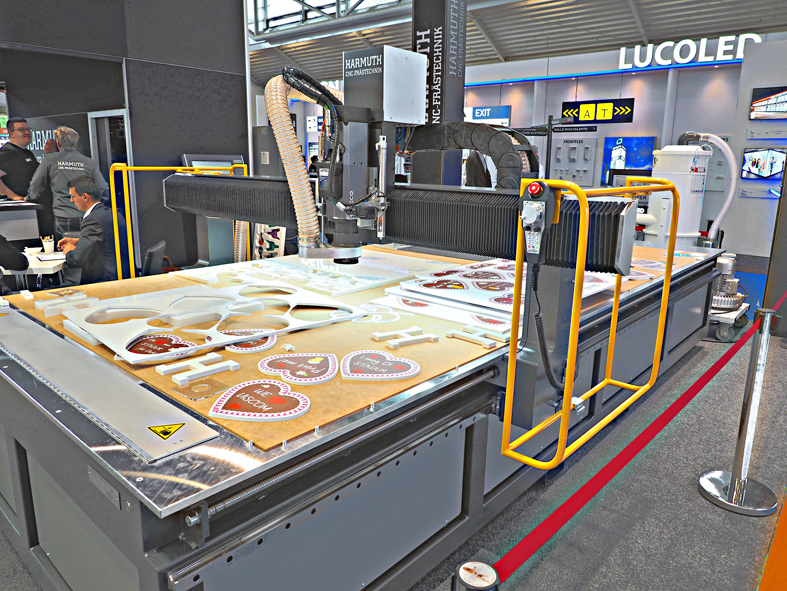

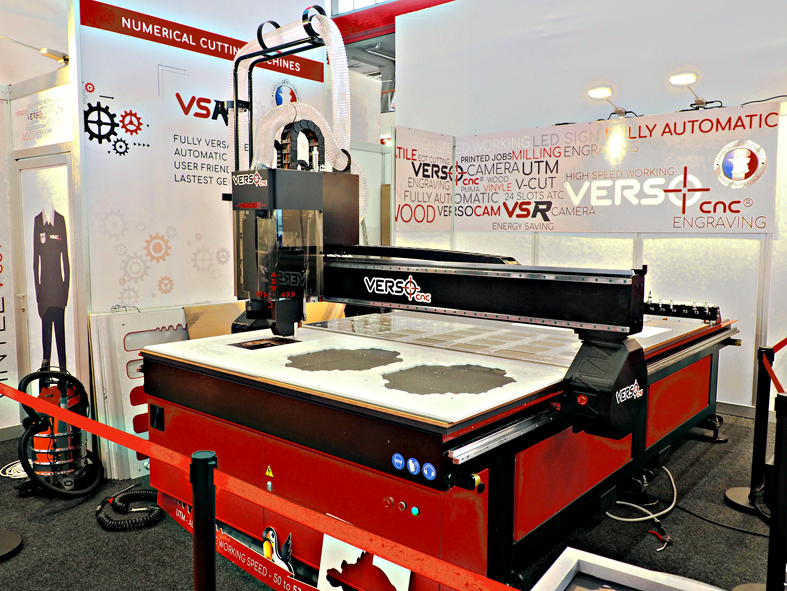

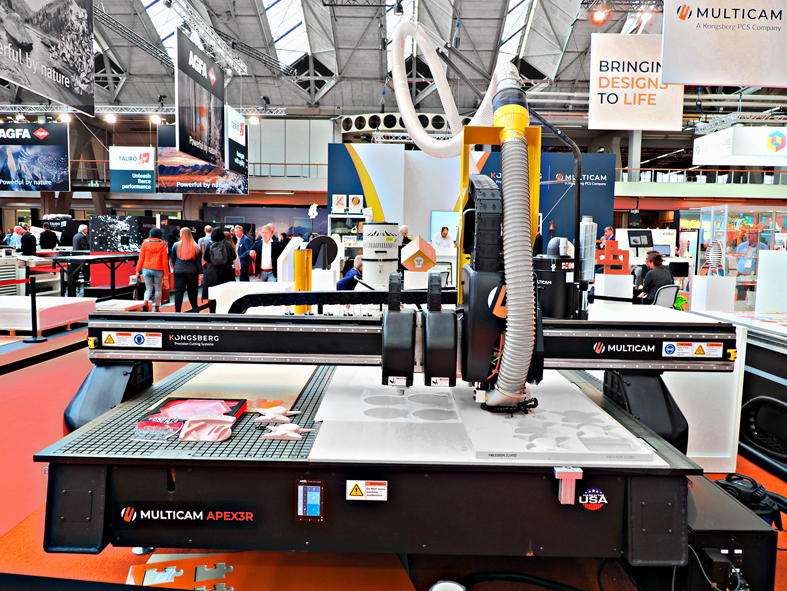

Industriële CNC-freesbanken voor signmakers

Veel voorkomende freesbewerkingen worden uitgevoerd in MDF- en Multiplex-materiaal voor (giet- en pers)mallen t.b.v. volgende processen. Denk aan houders waarin gadgets/promotiegeschenken worden gelegd om ze te kunnen personaliseer-printen. Of grotere mallen waaroverheen in thermoforming al-dan-niet-beprint kunststof wordt getrokken, als onderdeel voor 3D-in/outdoor displays. Freesbanken worden ook ingezet voor volmateriaal-gevelbelettering of hulpstukken in standbouw. M.a.w. signmakers zetten ze in voor vervaardiging van hulponderdelen, als een vervolgstap naar hun eindproduct. Vaak krijgt zo’n 3D-sign/eindproduct handmatige afwerking; bijvoorbeeld beschildering.

Het specifieke van CNC-freesbanken zit ’m vooral in de zware uitvoering. De XY-traverselinealen zijn veel zwaarder uitgevoerd dan bij CNC-snijrouters. Hetzelfde geldt voor de (tool)gereedschappen-wisselsets. Ook de vrije bewerkingshoogte onder de traversen is veel hoger dan bij CNC-snijrouters. Die kunnen -met de juiste XYZ-toolset ook wel een beetje 3D-frezen, maar binnen veel engere parameters

Fespa demonstreerde CNC-textielsnijden met laser

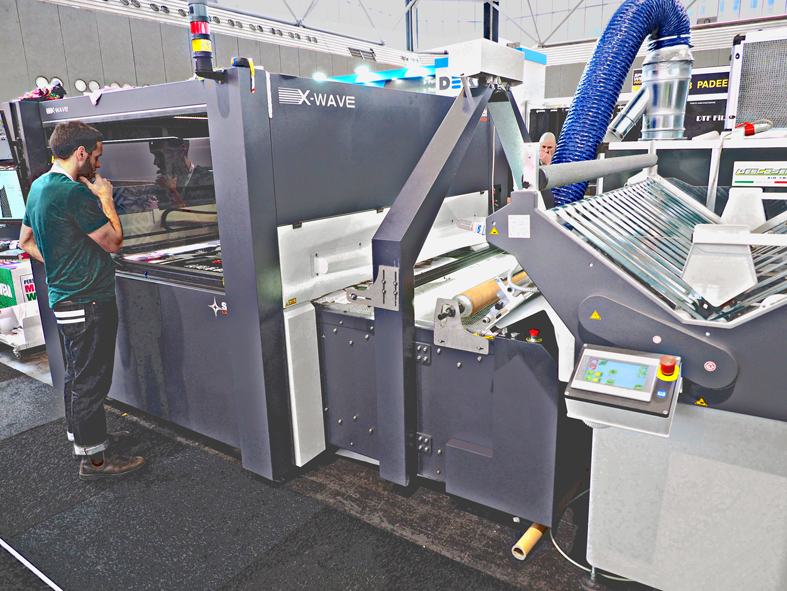

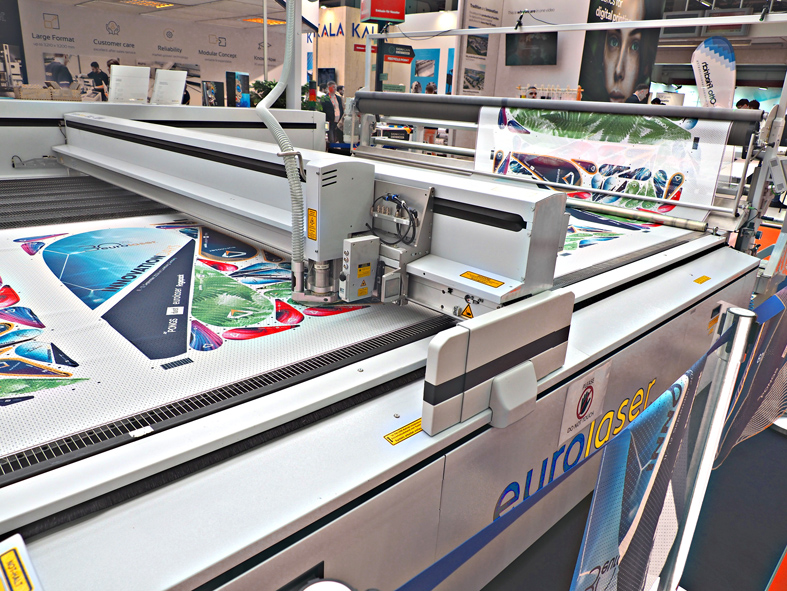

Polyestertextiel wordt zowel met CNC-snijrouters (patroon)gesneden als met laser. Maar dankzij de eigenschappen van CO₂-lasers kan de laserstraal effectief worden geabsorbeerd door een breed scala aan organische en niet-metalen materialen, wat resulteert in een uitstekend snijeffect voor textielstoffen die niet op CNC-snijrouters verwerkbaar zijn. Tijdens Fespa’s ‘Personalise Make Wear’-expo demonstreerde Sei’s X-Wave Conveyor (links) in hal 11. De 160x150cm Sei X-Wave Conveyor kent vier CO₂-lasersterktes (150/300/400/500 Watt) voor het snijden van (sport)kleding-, fashion-, meubel- en huishoudelijk textiel. Max snijsnelheid 400cm/sec. In hal 1 demonstreerde EuroLaser’s 3XL-3200-CON (rechts) met 321x320cm werkvlak voor de 450 Watt CO₂-laser. Na de afrolling ligt het textiel op een lange laserbestendige staalgaasband waarboven de XY-lasersnijkop opereert. Te snijden materiaal: technisch-, synthetisch-, fashiontextiel, polyester, aramide, polypropyleen, fiberglass, (vilt)stof afstandhouders, zijde, Kevlar, vliesdoek, leder e.a.
De gedemonstreerde/geautomatiseerde installatie zou 350.000-400.000 euro kosten. Basisframe van deze CO₂-laserrouter is van Zünd.

CNC-routers die vooral textielsnijden toonden

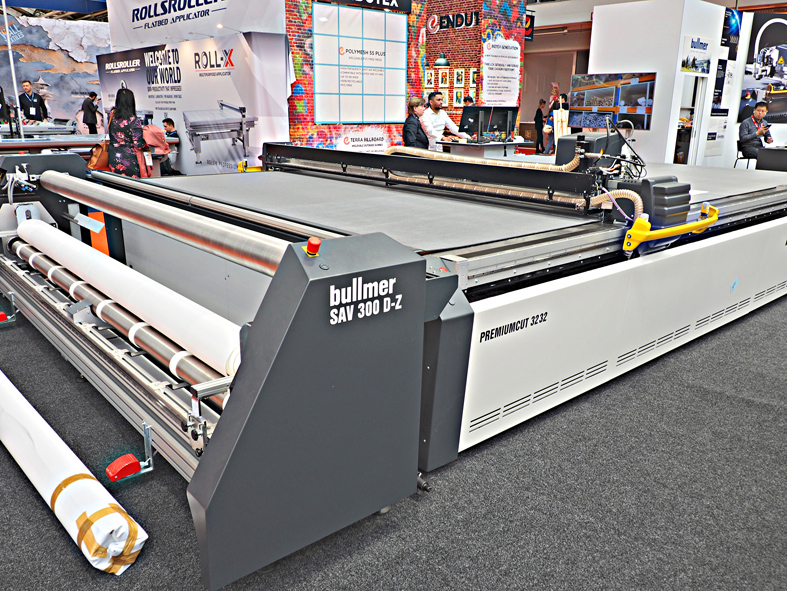

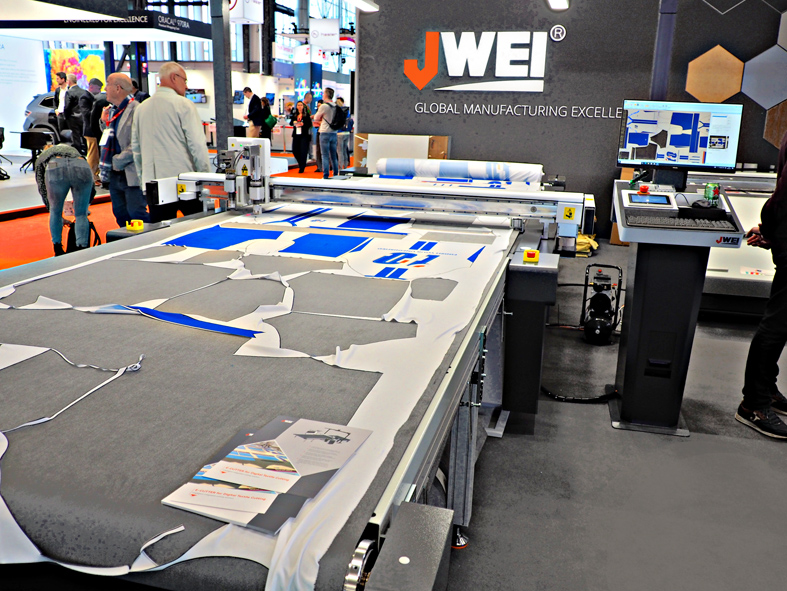

Links de Bullmer PremiumCut 3232 met SAV 300 D-Z automatische afrolinvoer. Werkvlak 140x500cm. XY-acceleratie tot 2G en snijsnelheid tot 200cm/sec. Max materiaal- en toolset-afhankelijke snijhoogte/dikte 50mm. De vacuümonderband trekt zowel het textiel onder de snijkop, als rolt de gerede snijstukken naar het opvangpunt, zoals op het rechtse beeld is te zien bij JWEI’s CB03II-2516-RQ e-Cutter for Digital Textile Cutting. Prijs Bullmer inclusief autoinfeed & edgecontrol: 150.000 euro. Genoemde JWEI heeft werkvlak 250x160cm. Max materiaal- en toolset-afhankelijke snijhoogte/dikte 10mm. Max snijsnelheid150cm/sec. Prijs 53.000 euro.

Hybride plaatmateriaal en foliesnijdende CNC-routers

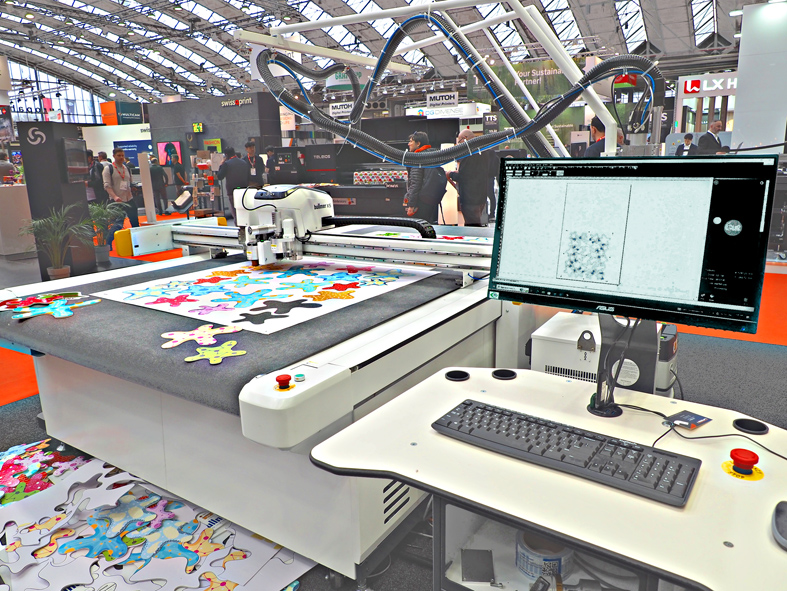

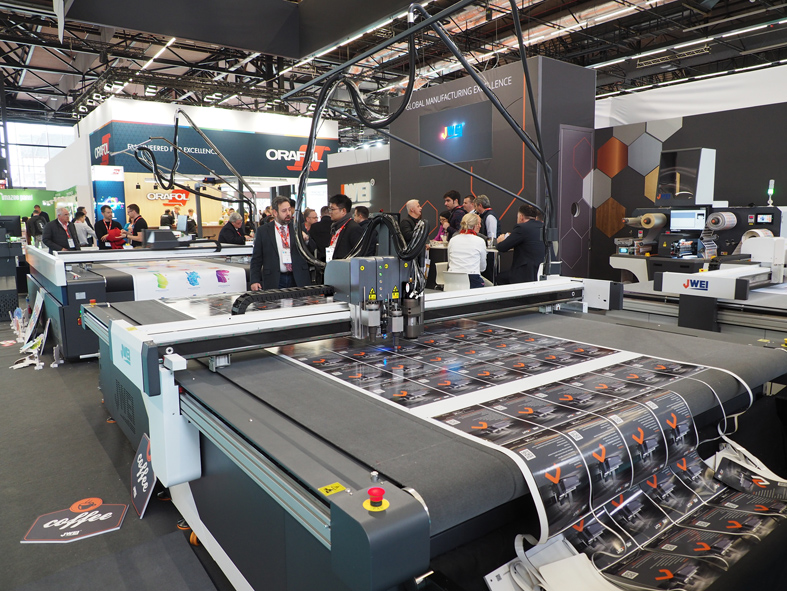

Kenmerk voor deze routergroep: het vacuüm-onderbandtransport; tevens snijmatbasis. Links Bullmer’s X5 Premium Cut met snijoppervlak van 250x180cm. Max materiaal- en toolset-afhankelijke snijhoogte/dikte 50mm. Max snijsnelheid 180cm/sec en 1.5G acceleratie. Standaard 4 snijgereedschappen in de toolset. Prijs 65.000 euro. Rechts JWEI’s BK03II-2516-RM Digital CarpetMat Cutting Table. Werkvlak 250x160cm. Max materiaal- en toolset-afhankelijke snijhoogte/dikte max 22mm. Max snijsnelheid 80cm/sec modusafhankelijk; zoals oscillerend- of kiss-snijden. Deze JWEI ‘lust’ moeilijke materialen zoals autovloermatten, sponscomposiethuiden e.d. Prijs 82.000 euro.

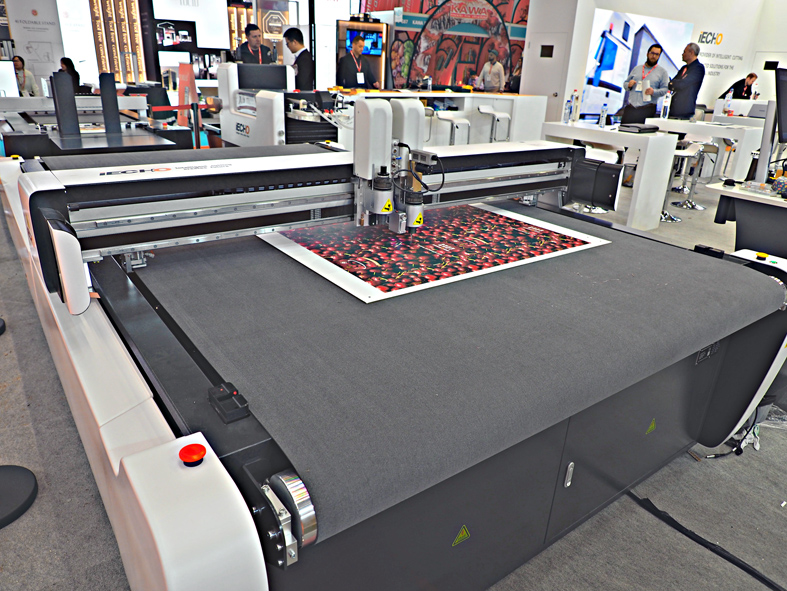

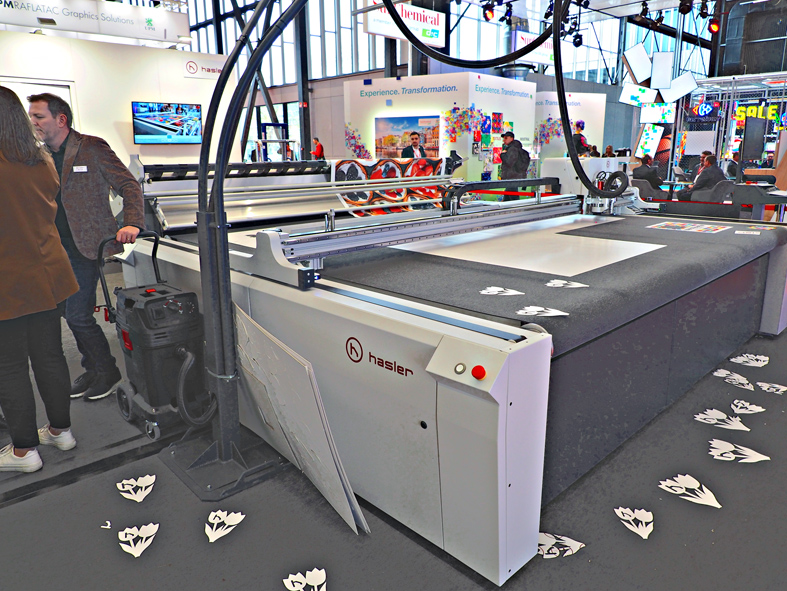

Links de Spaanse Hasler Magna CNC-snijrouter; hybride (plaat & textieluitvoering) leverbaar tot 510cm breedte en lengtes vacuümtafels 250-, 320-, 390-, 460- en 530cm. Max snijsnelheid 2m/sec. Prijs beursmachine met automatische textielafrol-infeed 140.000 euro. Rechts de eveneens hybride iECHO BK4-2516 met vacuüm-bewerkingsvlak 250x160cm, met max materiaal- en toolset-afhankelijke snijhoogte/dikte 50mm. Max snijsnelheid 180cm/sec. Prijs vanaf 53.000 US$ ex.works. iECHO’s NL-distributeur: Man Print & Sign in De Rijp.

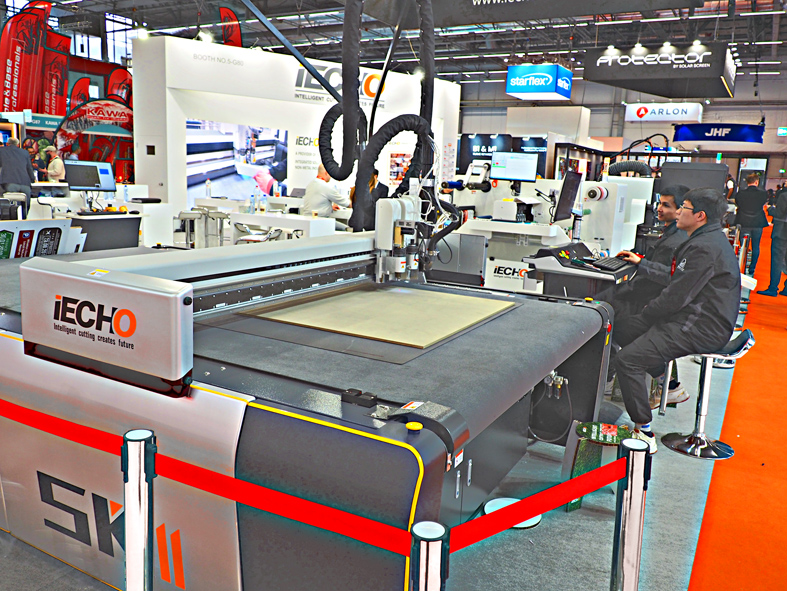

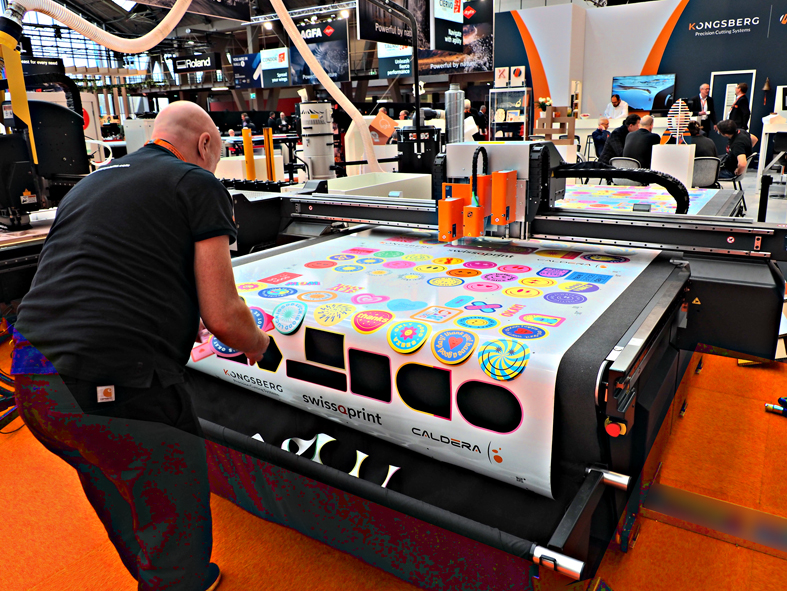

Links Kongsberg’s C24 CNC-snijrouter met max bewerkingsformaat 168x320cm en max materiaal- en toolset-afhankelijke snijhoogte/dikte 70mm. Max snijsnelheid 166.6cm/sec met accelleratie 1.65G. Beursuitvoering met vacuüm-onderbandtransport. Uitvoering en toolset-afhankelijke prijs 120.000-200.000€. Rechts de Chinese iECHO SK-II 2516 met bewerkingsvlak 250x160cm en max 50mm materiaal- en toolset-afhankelijke snijhoogte/dikte. Max snijsnelheid 250cm/sec. Er zijn ook grotere uitvoeringen met vacuüm-onderbandtransport beschikbaar. iECHO’s NL-distributeur: Man Print & Sign in De Rijp.

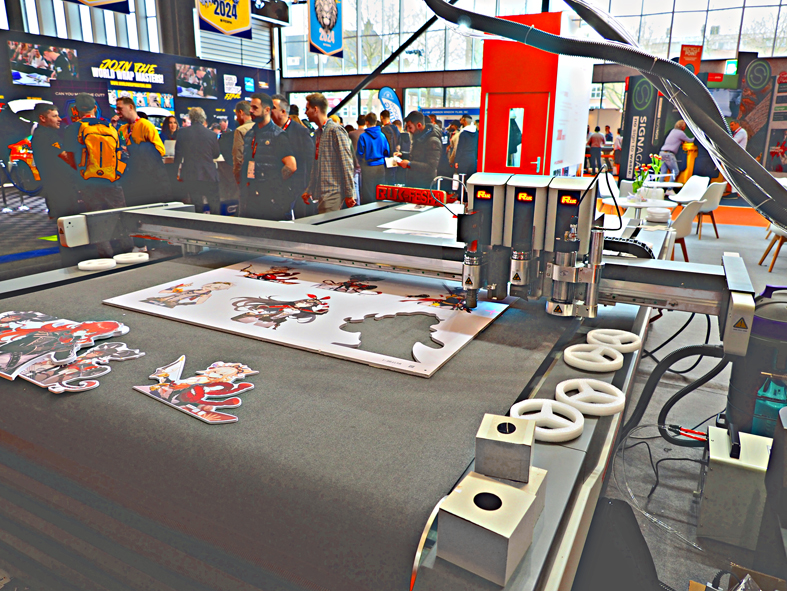

Links Liyu’s Platinum Q Cut cutting system met vacuüm-bewerkingsvlak 350x320cm en max 50mm materiaal- en toolset-afhankelijke snijhoogte/dikte. Max snijsnelheid 150cm/sec. Uitgebreide toolset beschikbaar. Prijs beursmachine 150.000€. Verkoop rechtstreeks door Liyu Deutschland in Krefeld. Rechts de Chinese RUK MBC-2516 van Ningbo Ruking Intelligent Technology Co., Ltd. in Zhejiang, China. Vacuüm-bewerkingsvlak 250x160cm en max 50mm materiaal- en toolset-afhankelijke snijhoogte/dikte. Max snijsnelheid 100cm/sec. Prijs beursmachine met driekoppige toolset 35.000 US$-Fob.

Automatiseringsgraad CNC-routers

Gepositioneerd vol-leggen, respectievelijk afrapen van een CNC-routertafel is tijdrovend handwerk. Robotisering helpt. Maar de bekende Universal-robots zijn een beetje traag en handlen geen groot en zwaar plaatmateriaal. Alfabetisch benoemen we de AOL 1625 automated CNC-router / de Elitron Kombo-Kumula CNC-automatisering / Zünd Q-Line met BHS180 (Board Handling System)

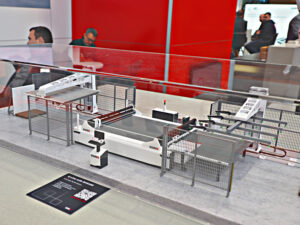

Links een maquette van Zünd’s gerobotiseerde Q-Line, waarover onderstaand YouTubefilmpje toont hoe het werkt.

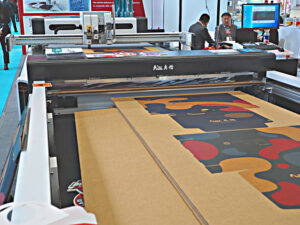

Rechts de Chinese AOL 1615 met automatisch loading en unloadingsysteem. Vacuüm-werkvlak 160x250cm en max 50mm materiaal- en toolset-afhankelijke snijhoogte/dikte. De autofeeder brengt te snijden platen op de vacuümband die ze verder intrekt en na het snijden aflevert op de aflegunit. AOL startte in 2014 en specialiseert zich in nonmetal CNC-routers.

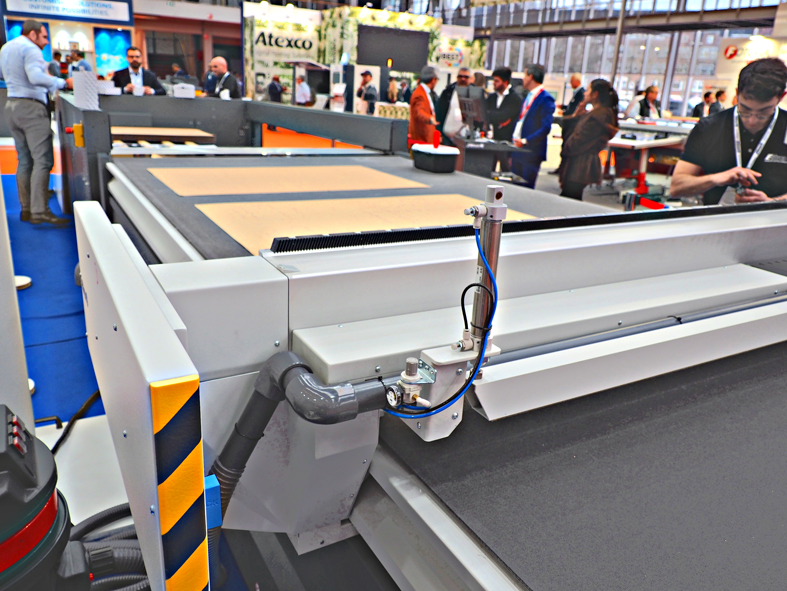

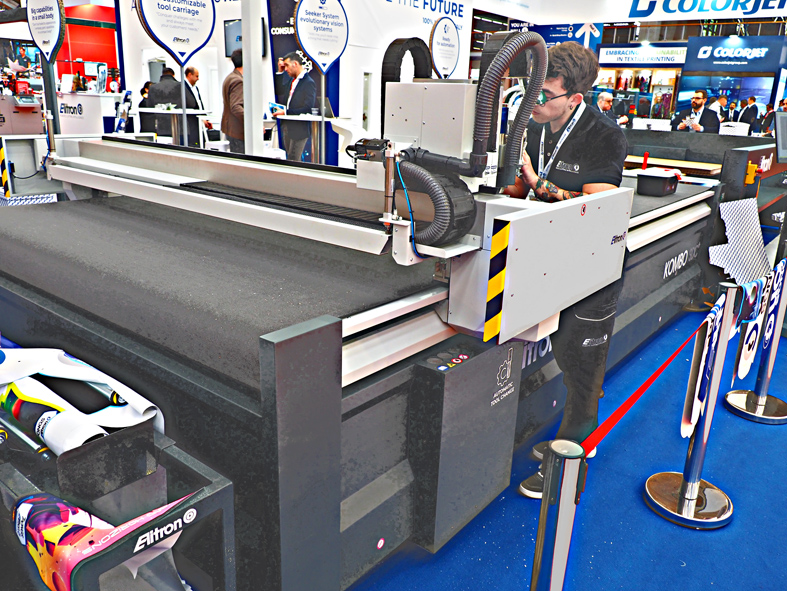

Links de Italiaanse Elitron’s CNC-router Kombo-SDC+ 3.2, gekoppeld met rechts de Kumula automatische stacker, die de kant-en-klare snijproductie overneemt en stapelt. De Kombo-SDC+ 3.2 vacuümonderband (werkvlak 320x210cm en max 40mm materiaal- en toolset-afhankelijke snijhoogte/dikte), is deel van het automatische loading en unloadingsproces. Als autofeeder installeert Elitron zijn niet-afgebeelde ‘Heleva’ autoloader.

(*) CNC-routers zijn machines die worden gebruikt voor het snijden of frezen van vele soorten materialen, zoals hout, plastic, aluminium en schuim met een hoge dichtheid. CNC staat voor computer numerieke besturing, waarmee computersoftware en elektronica bestuurde machines worden bedoeld, in plaats van een directe menselijke operator.

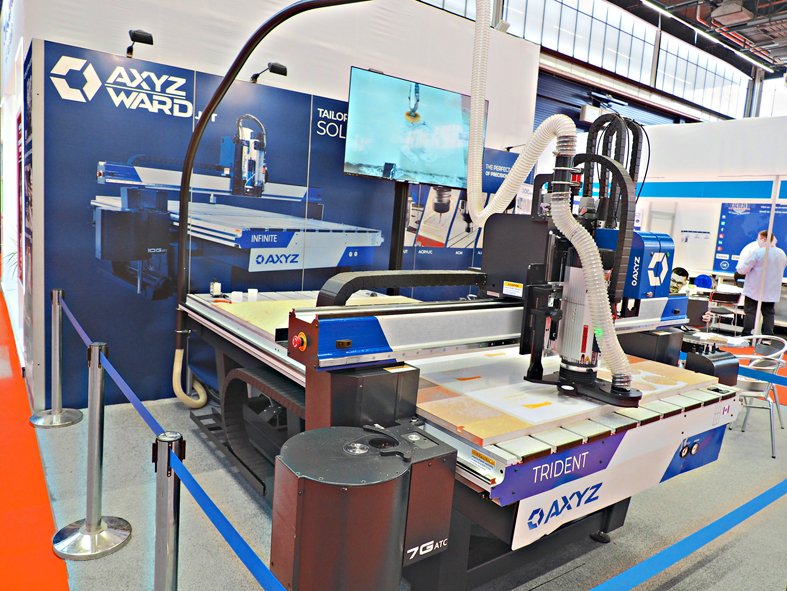

Kopfoto: AXYZ-freesrouter in bedrijf bij signmaker. De zware uitvoering staat bewerkingen toe in o.a. MDF-, aluminium en polycarbonaat plaatmateriaal. Naast laser is de geïnstalleerde toolset (gereedschap-wisselset) doorslaggevend, voor uitvoering van snij-, zaag-, boor- of freesbewerkingen, tegelijk met hun XY-verplaatsing en/of Z-vertikaalverplaatsing. Mechanische toolsets kunnen automatische wisselen in de beschikbare houders van de bewerkingskop op de traversen.
